Выбор типа гидромашин
Страница 7

При номинальном давлении.

В числителе указана мощность нерегулируемых насосов, в знаменателе – нерегулируемых гидромоторов. Для сдвоенных насосов потери в зубчатом редукторе при расчете мощности не учитывались.

Для насосов типа 207 без кожуха и гидроусилителя управления, для гидромоторов типа 312 и насосов типов 223, 323 и 333 с кожухом и гидравлическим регулятором рабочего объема. Нержавеющая сталь aisi 304 цена за лист смотрите на alkesta.ru.

Примечание. Угол поворота блока цилиндров гидромашин серии 300 несколько отличается от 25° для получения рабочих объемов по ГОСТ 13824-80.

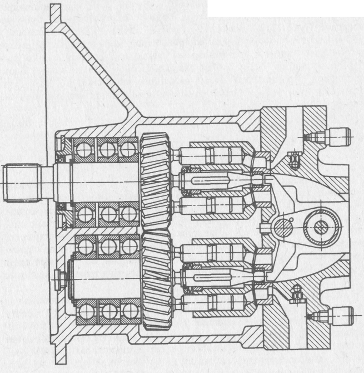

Рис.31. Сдвоенный насос типа A8V

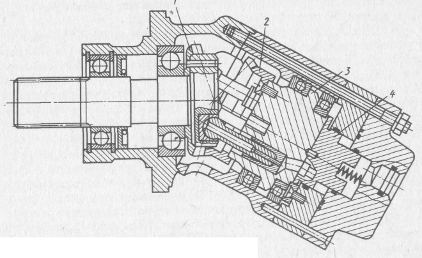

Рис.32. Нерегулируемая гидромашина с конической шестеренчатой передачей

На рис.31 показана конструкция сдвоенного насоса «Гидроматик» (ФРГ) типа A8V. Распределитель перемещается в плоскости, перпендикулярной плоскости чертежа. Подвод и отвод рабочей жидкости осуществляются по каналам в крышке корпуса насоса. Подшипниковый узел имеет подшипники одинакового диаметра. Насос не обладает преимуществами насоса типа 323 (согласование допустимой частоты вращения блока цилиндров с частотой вращения вала двигателя и возможность перекосов и несоосности насоса с валом двигателя). Использование только двух пар шестерен и в результате этого отсутствие центрального вала со своим подшипниковым узлом и шестерней позволяет получить меньшую массу.

Некоторые фирмы, например «Брюнингхаух» (ФРГ), выпускают гидромашины, рассчитанные на различное давление рабочей жидкости

Серия гидромашины

А

В

С

D

Е

Давление, МПа

длительное

8

15

18

18

40

при перегрузках

30

40

40

60

60

Характерным является то, что с увеличением давления уменьшается угол наклона блока цилиндров: для серии А он равен 25°, для серии Е – 9°.

В нерегулируемых гидромашинах с наклонным блоком цилиндров для вращения последнего иногда используют коническую зубчатую передачу (рис.32). Конические зубчатые венцы 1 к 2 прикреплены к упорному диску и к блоку цилиндров. Использован плавающий распределительный диск 4, прижимаемый давлением рабочей жидкости к блоку цилиндров 3. Благодаря синхронности вращения вала и блока цилиндров угол наклона блока цилиндров составляет 40 .45°, что позволяет получить большой рабочий объем гидромашины при малых ее размерах и массе.
