Общее устройство экскаватора

Статьи » Гидросистема экскаватора ЭО-5123 » Общее устройство экскаватора

Экскаватор ЭО-5123 состоит из трёх основных частей: поворотной платформы с механизмами, рабочего оборудования и ходового устройства. На поворотной платформе расположены силовые установки, гидрооборудование, механизм поворота, кабина машиниста, гидросистемы управления, вспомогательное оборудование (баки, радиаторы, трубопроводы и другое).

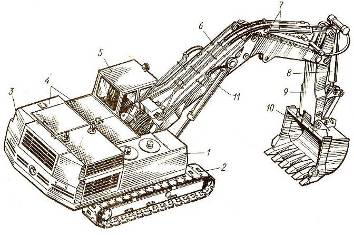

Экскаватор ЭО-5123 с оборудованием обратной лопаты: 1 – поворотная платформа с механизмами и рабочим оборудованием, 2 – гусеничная тележка, 3 – противовес, 4 – капоты, 5 – кабина, 6 – стрела, 7, 8, 11 – гидроцилиндры рукояти, ковша и стрелы, 9 – рукоять, 10 – ковш.
