Расчёт карданной передачи
Страница 5

- внутренний диаметр, принимаем = 65 мм = 0,065 мм;

- число шлицов, принимаем = 20.

В конструкциях карданных шарниров напряжения изгиба должно быть не более МПа.

= 19222857,142 Па » 19 МПа .

Напряжение среза (считается, что шлицы срезаются у основания по диаметру ), Па

, (8.19)

где - ширина шлица.

Ориентировочно определяем ширину шлица, мм

(8.20)

= 5,1 мм, принимаем = 5 мм = 0,005 мм.

Касательные напряжения в шлицах МПа.

= 41403076,923 Па » 41 МПа

В результате проведенного мною тягового расчета автомобиля были определены основные параметры двигателя, трансмиссии и автомобиля в целом, обеспечивающие требования к тяговым качествам автомобиля, включенным в техническое задание.

По полученным параметрам можно судить, что двигатель и автомобиль в целом удовлетворяет его характеристикам.

Карданная передача удовлетворяет требованиям, предъявляемым к ней.

Рисунок Б 1 – график внешней скоростной характеристики двигателя

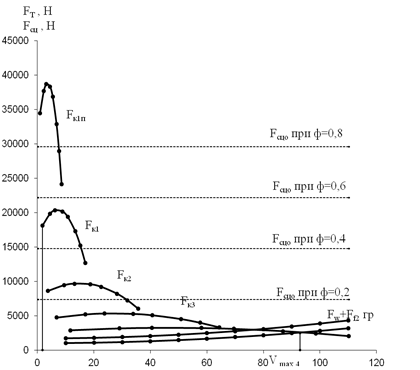

Рисунок Б 2 – График тягового баланса автомобиля

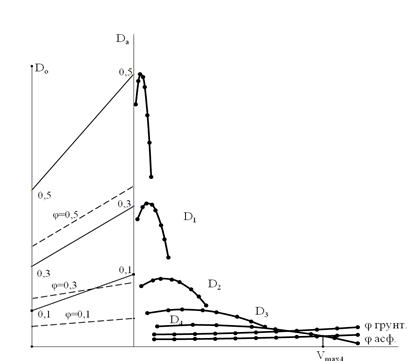

Рисунок Б 3 – График динамического паспорта автомобиля

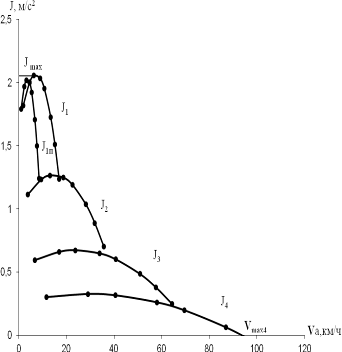

Рисунок Б 4 – График характеристики ускорений автомобиля

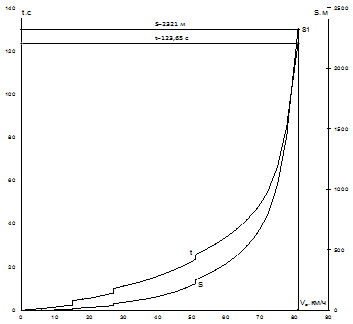

Рисунок Б 5 – График характеристики разгона по пути и по времени

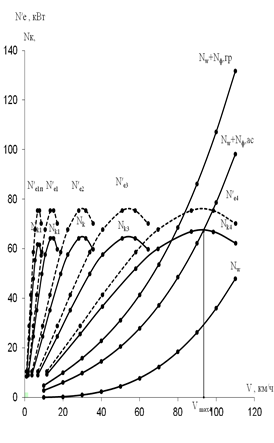

Рисунок Б 6 – График мощностного баланса автомобиля

Рисунок Б 7 – График использования мощности двигателя

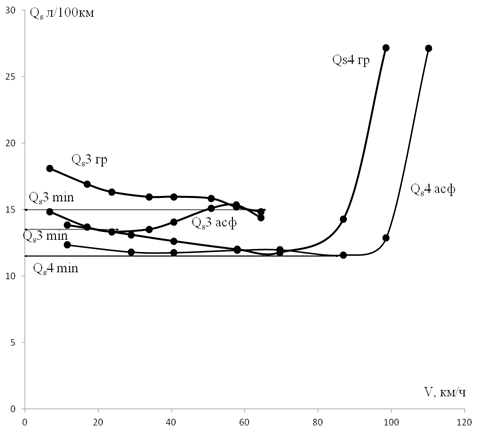

Рисунок Б 8 – График топливно-экономической характеристики автомобиля
