Статьи » Проектирование механизма подъема груза мостового крана » Определение номинального момента на валу двигателя

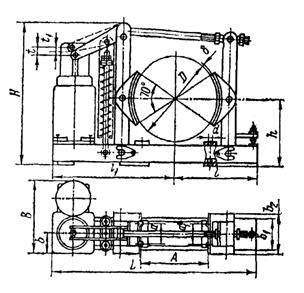

Рисунок 2.10 – Тормоз колодочный ТКГ – 300

Определение времени торможения при опускании груза

Время торможения при отпускании груза, с

(35)

Что допустимо. Порошковая покраска в Алматы на http://www.polimer-almaty.kz.

Определение пути торможения

Путь торможения механизма подъема груза, м

(36)

где ks – коэффициент, учитывающий режим работы механизма, по таблице 6.3[3] ks = 1,7.

Определение максимального времени торможения

Время торможения в предположении, что скорости подъема и опускания груза одинаковы, с

(37)

Определение замедления при торможении

Замедление при торможении, м/с2

(38)

где [aT] – допускаемое замедление для кранов, работающих с лесоматериалами и с сыпучими материалами, [aT] = (0,6…0,9)м/с2.

Расчет оси барабана

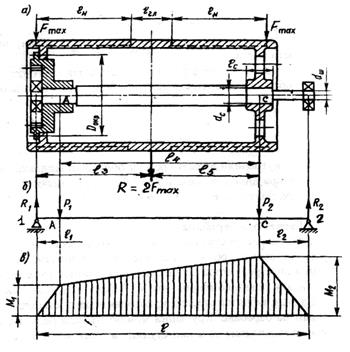

Рисунок 2.11 – Расчетная схема оси барабана со сдвоенным полиспастом

В нашей конструкции установки барабана механизма подъема кранов общего назначения, соединение оси барабана с тихоходным валом редуктора осуществляется с помощью специальной зубчатой муфты (см. рисунок 2.7).

При этом конец вала редуктора выполняют в виде зубчатой шестерни, которая входит в зацепление с венцом, закрепленным на барабане. Крутящий омент от вала редуктора передается через зубчатое зацепление на венец- ступицу и далее через болты на обечайку барабана.

Ось барабана испытывает напряжение изгиба от действия усилий двух ветвей каната при сдвоенном полиспасте, а также от собственного веса барабана (при расчете, обычно, весом барабана пренебрегают). При сдвоенном полиспасте положение равнодействующей натяжений каната относительно опор оси остается неизменным.

Величина этой равнодействующей, Н

R = 2Fmax, (39)

R =

венец- ступицу и далее через болты на обечайку барабана

Нагрузка, Н на опору 1 оси при положении равнодействующей, указанном на рисунке 2.11

(40)

где l – расстояние между опорами оси, мм;

l5 – расстояние от места приложения равнодействующей R до середины ступицы С, мм;

l2 – расстояние от центра ступицы барабана С до опоры 2, l2 = 200мм.

Для определения расстояний используем следующие соотношения

Нагрузка на опору 2, Н

R2 = R – R1, (41)

R2 = 34722 – 19848 = 14874 Н.

Нагрузка на ступицу барабана А (1)

(42)

где l4 – расстояние между центрами ступиц барабана А и С, мм;

По рисунку 2.11

l4 = l3 + l5 – l1,

где l1 – расстояние от центра ступицы барабана А до опоры 1, l1 = 120мм.

l4 = 1196 – 120 = 1076 мм.

Нагрузка на ступицу С (2)

P2 = R – P1, (43)

P2 = 34722 – 19297 = 15425 Н.

Расчет оси барабана сводят к определению диаметра ступицы из условия работы оси на изгиб в симметричном цикле

, (44)

где Ми – изгибающий момент в расчетном сечении, Нм;

W – момент сопротивления расчетного сечения при изгибе, мм3;

допускаемое напряжение изгиба при симметричном цикле изменения напряжений, Н/мм2.

Допускаемое напряжение при симметричном цикле, Н/мм2

(45)

где k0 – коэффициент, конструкцию детали, для осей k0 = 2,0…2,8, принимаем k0 = 2,0;

предел выносливости стали, для углеродистых сталей

где предел прочности стали, = 1000 Н/мм2;

[n] – допускаемый коэффициент запаса прочности, для среднего режима [n] = 1,4.

Изгибающие моменты: наибольший изгибающий момент под правой ступицей барабана в точке С
