Технические средства, применяемые при оказании услуги
Страница 1

Статьи » Проектирование процесса оказания услуг на шиномонтажном участке » Технические средства, применяемые при оказании услуги

Шиномонтажный полуавтоматический стенд «Swing», электропневматический для обслуживания легковых и малотоннажных грузовых колёс диаметром от 10 до 21 дюймов.

Занимает минимальную площадь пола.

Монтажная головка в момент фиксации штока автоматически отводится от диска для обеспечения технологического зазора.

Цилиндр отжима двойного действия предотвращает ударные нагрузки, которые могут возникать в момент отрыва шины от обода диска

Покрытые никелем поверхности стола и ползунов обеспечивают долговечность работы движущихся частей стенда.

Прочная металлическая конструкция обладает большой долговечностью.

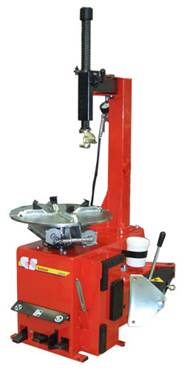

Рисунок 1.1 -Шиномонтажный полуавтоматический стенд « Swing »,

Занимает минимальную площадь пола.

Монтажная головка в момент фиксации штока автоматически отводится от диска для обеспечения технологического зазора.

Цилиндр отжима двойного действия предотвращает ударные нагрузки, которые могут возникать в момент отрыва шины от обода диска

Покрытые никелем поверхности стола и ползунов обеспечивают долговечность работы движущихся частей стенда.

Прочная металлическая конструкция обладает большой долговечностью.

Версия GT оснащена взрывной накачкой бескамерных шин. Механизм взрывной накачки имеет 24 литровый ресивер и управляющее устройство, обеспечивающее высокую производительность при работе с бескамерными шинами.

Стенды штатно комплектуются пластиковыми накладками на кулачки, монтажную головку, накачным пистолетом, пластиковой емкостью для пасты с кисточкой и монтировкой.

Возможна комплектация стендов пневматическим устройством для облегчения монтажа/демонтажа низкопрофильных шин (третья рука).

Параметр

Swing

Swing GT

Swing Pro 20 220В

Диаметр захвата, внешний

10-19 дюймов

10-20 дюймов

10-20 дюймов

Диаметр захвата, внутренний

10-21 дюймов

10-22дюймов

12-23 дюймов

Максимальный диаметр колеса

1000 мм.

1000 мм.

1000мм.

Ширина колеса

13 дюймов

13 дюймов

13 дюймов

Усилие отжима

15КН

15КН

15КН

Давление воздуха

8-12 бар

8-12 бар

8-12 бар

Мощность двигателя

0,55 кВт.

0,55 кВт.

0,75 кВт.

Напряжение питания

380 В

380 В

220 В

Вес

173 кг

175кг

190кг
