Расчет высоты подкладок

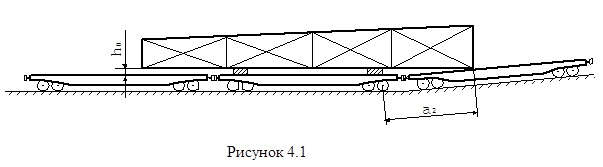

В процессе движения длинномерного груза, погруженного на сцеп платформ, по «ломаному» профилю («на горбе», «в яме») концы фермы или средняя часть могут коснуться пола платформы (рисунок 4.1).

В связи с этим определяем высоту подкладок:

(20)

где – расстояние от возможной точки касания груза с полом вагона до оси крайней колесной пары грузонесущего вагона. При перевозке длинномерного груза на сцепе из платформ (для данного случая – выбирается большая величина из =9200 и =12650 мм).

– угол между продольными осями груза и вагона сцепа, тангенс которого принимается по [1] в зависимости от способа размещения груза на сцепе платформ, =0.025;

– допускаемая разность в уровнях полов смежных вагонов сцепа, =100 мм;

– упругий прогиб груза, =1 мм;

– предохранительный зазор, =25 мм.

Для дальнейших расчетов принимаем высоту подкладок равной 419 мм.
