Определение степени негабаритности на прямом участке пути

Статьи » Определение вагонопотоков грузовой станции » Определение степени негабаритности на прямом участке пути

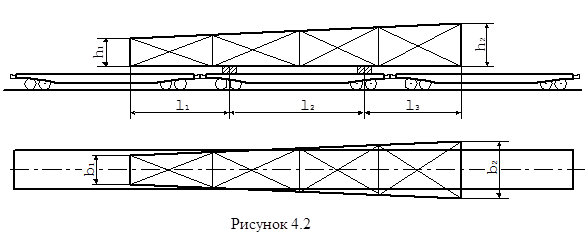

На сцепе, состоящем из трех платформ, погружена металлическая ферма с опорой на одну среднюю платформу (рисунок 4.2).

Исходя из заданных размеров длинномерного груза (ширина груза с левого и правого концов соответственно =3120 мм и =3460 мм, высота, соответственно – =1225+419=1644 мм, =2050+419=2469 мм) устанавливаем степень его негабаритности на прямом горизонтальном участке пути.

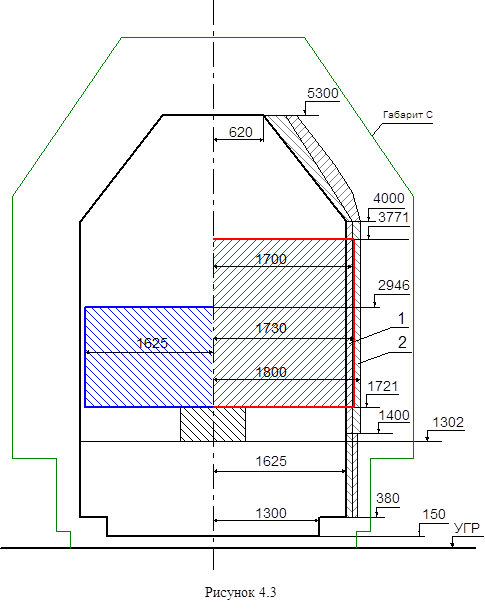

На рисунке 4.3 показано расположение металлической фермы относительно габарита погрузки на прямом участке пути.

Из рисунка 4.3 видно, что правый конец груза не вписывается в габарит погрузки. Поэтому можно сделать вывод: металлическая ферма имеет вторую степень боковой негабаритности на прямом горизонтальном участке пути.
