Показатель политропы расширения n2 находим по показателю адиабаты расширения К2, для которого известно уравнение:
;
;

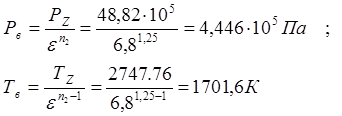

Давление и температура в конце расширения
Расчет стержня шатуна
Длина шатуна: lш = 166 мм Размеры сечения шатуна: bш=15,75 мм, aш=7,5 мм, tш=4мм, hш=30 мм Внутренний диаметр головки d1 =67мм Из динамического расчета имеем: Площадь и момент инерции расчетного сечения В – В Максимальное напряжение от сжимающей силы в плоскости качания шатуна В плоскости перпендикулярной плоскости ка ...
Расчет сил и моментов, действующих на коленчатый вал
Кривошип коленчатого вала многоцилиндрового двигателя нагружен силами и крутящим моментом, который включает две составляющие: момент, обусловленный силой Т данного цилиндра, и момент от предыдущих цилиндров. Коленчатый вал рассчитываемого двигателя – полноопорный с кривошимами, расположенными под углом . Порядок работ ...
Расчёт статических смещений
Расчет статических смещений производится для проверки отклонений двигателя от нейтрального положения под действием постоянного опрокидывающего момента, крутящего момента и упора винта. Смещения не должны превышать допускаемых в техническом задании значений (5 мм). Если это условие не выполняется, возникают недопустимы ...
