Расчет деталей двигателя на прочность

Статьи » Разработка четырехтактного автомобильного двигателя » Расчет деталей двигателя на прочность

Поршень работает в тяжелых условиях, так как подвергается воздействию как механических нагрузок от давления газов и сил инерции, так и термических из-за необходимости отвода теплоты от нагретой газами головки в охлаждающую среду. Кроме того, направляющая часть работает на износ при высоких температурах. Основные требования к материалу поршня:

- хорошая теплопроводность;

- малые значения коэффициента линейного расширения;

- высокая механическая прочность и жаростойкость;

- малый удельный вес.

Для уменьшения износа юбка поршня имеет бочкообразный профиль по образующей и овальный профиль в поперечном сечении. Днище поршня имеет выемку, а в бобышках сделаны отверстия для прохода масла к поршневому пальцу. Материал поршня – алюминиевый сплав.

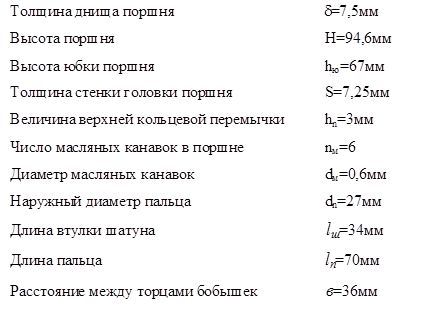

Исходные данные:

213-1

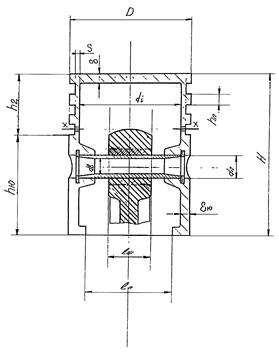

Рис.3.1. Расчетная схема поршня

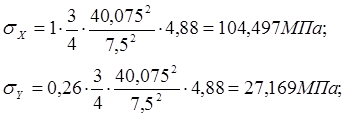

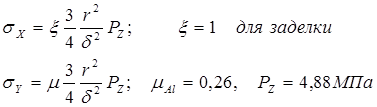

Напряжения, возникающие по контору заделки

,

где t – радиальный зазор маслосъемного кольца (t = 3,225 мм);

∆t – радиальный зазор компрессионного кольца (∆t = 0,8 мм).

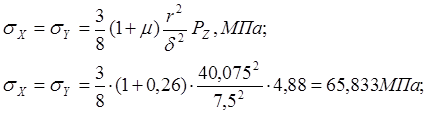

Напряжения в центре днища

Рассчитаем сечение Х-Х

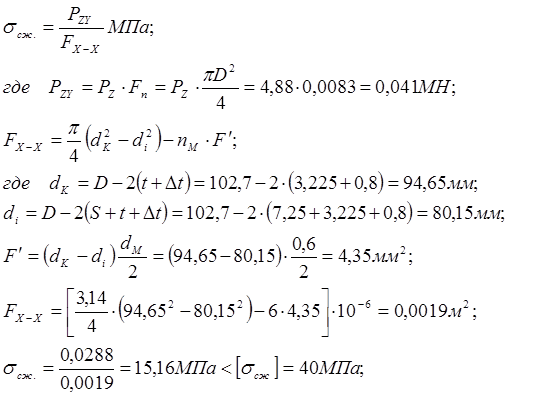

Напряжения сжатия

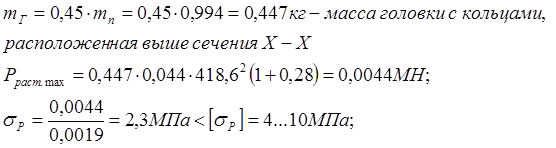

Напряжение разрыва в сечении Х-Х

Напряжения в верхней кольцевой перемычке.

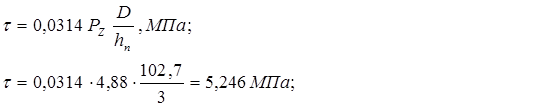

а) среза

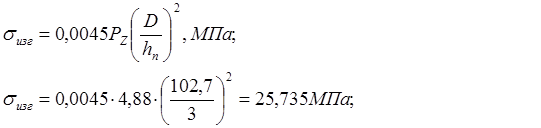

б) изгиба

в) суммарное

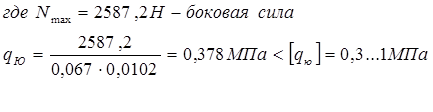

Удельное давление на стенку цилиндра
