Расчет кривошипной головки шатуна

Исходные данные

Масса шатунной группы: mш = 1,245 кг

Масса шатуна, сосредоточенная на оси поршневого пальца mшп = 0,342 кг

Масса шатуна, сосредоточенная на оси кривошипа mшк = 0,903 кг

Масса крышки кривошипной головки mкр = 0,25 mш=0,311 кг

Диаметр шатунной шейки dшш = 60мм

Толщина стенки вкладыша tb = 3,14 мм

Расстояние между шатунными болтами сб = 77 мм

Длина кривошипной головки lk = 27 мм

Максимальная сила инерции

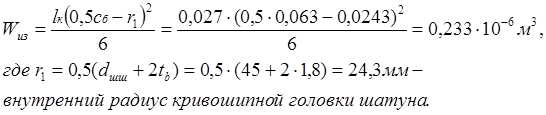

Момент сопротивления расчетного сечения:

Момент инерции вкладыша и крышки

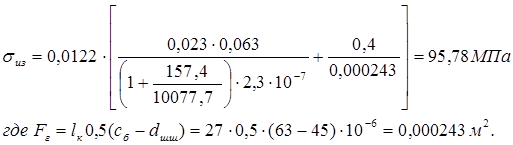

Напряжения изгиба крышки и вкладыша.

;
