Расчет стержня шатуна

Длина шатуна: lш = 166 мм

Размеры сечения шатуна: bш=15,75 мм, aш=7,5 мм, tш=4мм, hш=30 мм

Внутренний диаметр головки d1 =67мм

Из динамического расчета имеем:

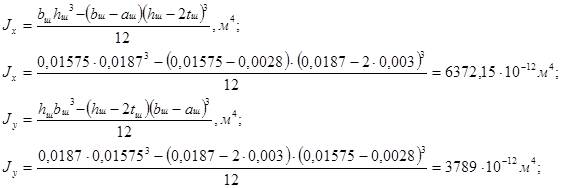

Площадь и момент инерции расчетного сечения В – В

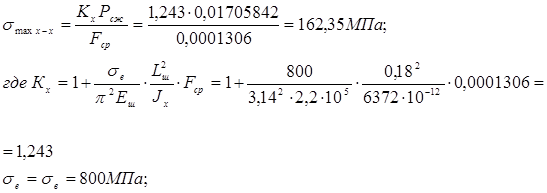

Максимальное напряжение от сжимающей силы в плоскости качания шатуна

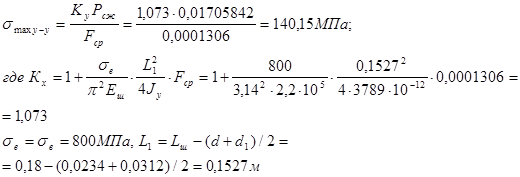

В плоскости перпендикулярной плоскости качания шатуна

L1 – длина стержня шатуна между расточками верхней и нижней головок шатуна.

L0– расстояние между осями головок шатуна.

Минимальное напряжение осей растягивающей силы

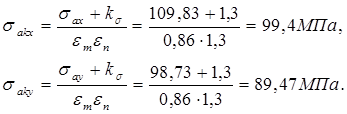

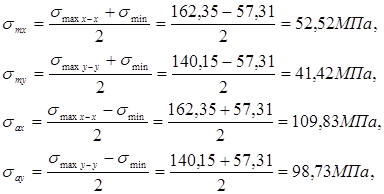

Средние напряжения и амплитуды цикла:

Где

- эффективный коэффициент концентрации напряжений;

т.к.

и

запас прочности в сечении определяется по пределу усталости
