При прохождении электрического тока через организм человека или воздействия электрической дуги возникают электротравмы, которые по признаку поражения делятся на электрические удары и травмы.

В первом случае происходит поражение всего организма, особенно, его внутренней части.

Во втором – местное поражение кожи, мышц и других частей тела.

Международные комиссии предполагают ограничить время действия токовой защиты до 0,03 сек. Для токов до 300 мА и принять следующие численные значения:

1 сек. –65 мА;

0,7 сек. –75 мА;

0,5 сек. –100 мА;

0,2 сек. –250 мА.

На основе исследования практического опыта можно принять допустимый интервал времени прохождения электрической цепи через тело человека от 0,01 до 2 сек.

Для обеспечения безопасности при прикосновении к частям электроустановок, не находящихся под напряжением устанавливают защитное заземление.

Рассмотрим расчёт простого заземляющего устройства для установки с напряжением до 1000 В.

Вычисления проводим по методу допустимого сопротивления растеканию тока заземлителей.

Сопротивление растеканию тока заземляющего устройства находим из уравнения Ом;

где А-расчётный ток замыкания на землю.

Ом.

Величина сопротивления заземления должна составлять 4 Ом. Следовательно, принимаем дополнительные заземления.

В качестве искусственного заглублённого заземления используем стальные стержни длиной l=2,5 м и диаметром d=0,05 м.

Стержни закладываются вертикально в землю и размещаются в ряд. Между ними должно быть расстояние а:

м.

Стержни находящиеся на глубине h=0,75 м, соединены металлической полосой шириной b=0,05 м.

Определяем удельное сопротивление группы по формуле:

,

где-удельное сопротивление грунта, полученное измерением;

-коэффициент сезонности.

Ом×м.

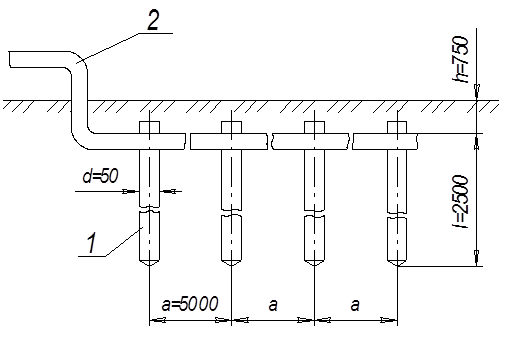

Рис.5.1. Заземляющее устройство установки:

1 – вертикальные трубы (заземлители);

2 – заземляющий проводник из полосы.

Определяем глубину забивки заземлителей до поверхности земли

,

гдеh-глубина заземления стержня от поверхности земли, м.

м.

Находим сопротивление одиночного вертикального стержневого заземления ,

гдеl-длина стержня, м;

a-наружный диаметр стержня, м;

-глубина закладки стержня (расстояние от поверхности земли до середины стержня), м;

rрасч. -удельное расчётное сопротивление грунта, Ом×м.

Ом.

Находим количество заземлений ,

где-допустимое сопротивление замыкающего устройства, Ом.

шт.

Сопротивление вертикальных заземлителей находим по формуле

,

где h-коэффициент использования электродов.

Ом.

Определяем длину соединяющей полосы

м.

Определяем сопротивление соединяющей полосы

,

где h-глубина залегания полосы, м;

b-ширина полосы, м;

Ln-длина полосы, м.

Ом.

Определяем результирующее сопротивление растеканию тока заземляющего устройства гдеq-коэффициент экранирования между полосой и электродами определяем по справочнику.
