Измерительные приборы для испытания двигателя ЯМЗ‑236М2
Страница 3

В статор 1 вмонтирована катушка возбуждения 2. Ротор 3 представляет собой диск или барабан с зубьями прямоугольной формы. Вал 9 ротора через фланец 6 и карданный вал соединяется с коленчатым валом испытуемого двигателя. Катушка возбуждения 2 создает магнитный поток, имеющий наибольшее значение в местах расположения зубьев ротора. Во время вращения ротора отдельные участки статора последовательно намагничиваются и размагничиваются. Вследствие этого возникают вихревые токи. При взаимодействии основного магнитного поля с магнитным полем вихревых токов создается сопротивление вращению ротора. Вихревые токи нагревают статор. Для отвода тепла статор охлаждается водой, подводимой по трубопроводам 5 в систему охлаждения 4. В некоторых конструкциях охлаждающая вода подводится в полость между статором и ротором. В этом случае вода обеспечивает дополнительный тормозной эффект. Статор тормоза имеет балансирную подвеску на стойках 8, установленных на основании 7.

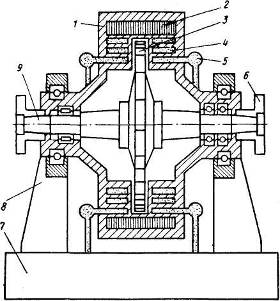

Рис. 2. Схема индукторного тормоза

Индукторный тормоз регулируют путем изменения силы тока возбуждения. Мощность возбуждения для индукторных тормозов значительно меньше, чем для любой другой электрической машины. Это упрощает автоматизацию испытательных стендов, оборудованных индукторными тормозами.

Недостатками индукторных тормозов является невозможность принудительного вращения коленчатого вала испытуемого двигателя и рекуперации поглощаемой тормозом энергии. Для устранения первого недостатка последовательно с тормозом включается электродвигатель переменного тока или небольшая балансирная динамомашина постоянного тока.

Для того чтобы провести испытания двигателя и определить его показатели на всех возможных режимах работы, необходимо так подобрать тормоз, чтобы он по показателям соответствовал данному двигателю. Соответствие тормоза двигателю устанавливают путем совмещения известной или предполагаемой скоростной характеристики двигателя и внешней характеристики тормоза.

Внешняя характеристика электрического тормоза (рис. 3) постоянного тока дает представление о предельных возможностях тормоза, определяемых максимально Допустимой силой тока обмотки, максимально допустимой мощностью электрической машины и максимальным напряжением. Линия 0–1 соответствует мощности, поглощаемой при полной нагрузке тормоза. Характер протекания этой линии определяется типом тормоза.

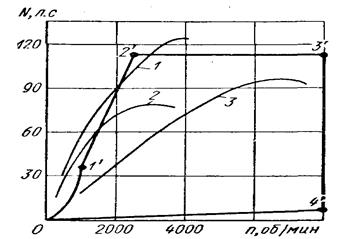

Рис. 4. Внешняя характеристика электрического тормоза

В точке 1 достигается максимальный тормозной момент (допускаемый прочностью вращающихся частей тормоза). При дальнейшем возрастании частоты вращения поглощаемая тормозом мощность увеличивается по прямой 1-2, т.е. при постоянном максимальном крутящем моменте. В точке 2 достигается максимально допустимая по нагреву обмоток мощность тормоза (или воды в гидравлическом тормозе). Линия 2-3 характеризует максимальную мощность тормоза по условию предельного нагрева обмоток. Торможение по прямой 2-3 возможно при разгрузке тормоза и соответствующем уменьшении крутящего момента. Прямая 3-4 определяется напряжением от действия центробежных сил и показывает, до каких пределов можно увеличивать частоту вращения ротора. Линия 0-4 соответствует минимальной мощности тормоза при полной его разгрузке (или отсутствии воды в гидравлическом тормозе).
