Компоновка механизма газораспределения, ГРМ

Статьи » Устройство автомобильных двигателей » Компоновка механизма газораспределения, ГРМ

Схемы ГРМ двигателей ВАЗ-2107 и ЯМЗ-240.

Описание: http://podelise.ru/tw_files2/urls_214/2/d-1567/7z-docs/1_html_30a01559.png

1 - клапан; 4,20 - втулки; 8, 17 - пружины; 9 - тарелка; 11 - нажимной рычаг; 13 - подшипник распредвала; 14 - кулачок распредвала; 18 - болт;

Рисунок 1. Схема ГРМ двигателя ВАЗ-2107.

Усилие передаётся: от кулачка распредвала 14 рычагу 11, от него тарелке 9 и от неё стержню клапана.

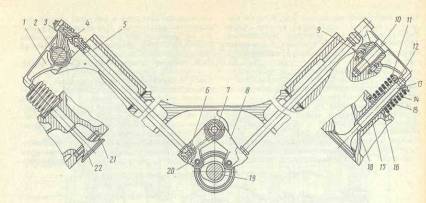

Рисунок 2 Схема ГРМ двигателя ЯМЗ-240.

1 - коромысло клапана; 2 - ось коромысла; 3 - контргайка; 4 - регулировочный винт; 5 - штанга толкателя; 6 - пята толкателя; 7 - ось толкателей; 8 - толкатель; 9 - установочный штифт оси коромысла; 10 - болт крепления оси; 11 - тарелка пружин клапана; 12 - втулка тарелки; 13 - сухарь крепления клапана; 14 - наружная пружина клапана; 15 - внутренняя пружина.16 - упорная шайба; 17 - направляющая втулка клапана; 18 - впускной клапан; 19 - распределительный вал; 20 - ролик

толкателя; 21 - седло выпускного клапана; 22 - выпускной клапан

Усилие передаётся: от распредвала 19 ролику

толкателя 20, от него штанге толкателя 5, от неё регулировочному винту 4, от него коромыслу 1 и от неё стержню клапана 22 и 18.

1. Типы приводов распределительного вала. Схемы приводов с указанием меток.

Типы приводов распределительного вала могут быть: шестерённый; - цепной; - ремённый.

Приводы ГРМ двигателей ВАЗ-2107 цепной, и ЯМЗ-240 шестерённый.

Звёздочка коленвала устанавливается на вал на шпонку. Метка на звёздочке коленчатого должна располагаться напротив прилива блока цилиндров, а метка или риска звёздочки распределительного вала, напротив прилива на корпусе подшипников.

Рисунок 4. Привод распределительного вала двигателя ВАЗ-2107.

1 - башмак натяжного устройства; 2 - двухрядная втулочно-роликовая цепь; 3 - звёздочка распределительного вала: 4 - пластмассовая колодка успокоителя; 5 - звёздочка привода масляного насоса и распределителя зажигания; 6 - ведущая звёздочка коленчатого вала.

Описание: http://ga-avto.ru/images/books/666/kirovec/image026.jpg

Рисунок 5.

Схема привода распределительного вала и

установочных меток на распределительных шестернях двигателя ЯМ

З-240.

1 - шестерня привода масляного насоса; 2, 4 - промежуточные шестерни; 3 - шестерня привода водяного насоса; 5 - шестерня коленчатого вала; 6 - зубчатое колесо распределительного вала; 7, 8 - шестерни привода топливного насоса; 9 - метки.

Шестерни устанавливаются по меткам "0", "0" и рискам, выбитым на шестернях.

2. Круговая диаграмма фаз газораспределения. Угол, соответствующий дозарядке цилиндра.

Описание: http://ga-avto.ru/images/books/666/kirovec/image028.jpg

Рисунок 6. Круговая диаграмма фаз газораспределения.

Продолжительность открытия впускных и выпускных клапанов дизеля ЯМЗ-240 одинакова и равна 256О по углу поворота коленчатого вала, угла дозарядки нет.
