Определение расчетного момента и выбор муфты

Статьи » Проектирование механизма подъема груза мостового крана » Определение расчетного момента и выбор муфты

По кинематической схеме, представленной на рисунке 1, установлены две муфты. Одна муфта с тормозным шкивом установлена между двигателем и редуктором, вторая соединяет тихоходный вал редуктора с валом барабана.

Расчетный момент для выбора муфты с тормозным шкивом, Нм

(23)

где Тмн – номинальный момент муфты, Нм. Принимается равным Тс;

k1 – коэффициент, учитывающий степень ответственности механизма, k1=1,3;

k2 – коэффициент, учитывающий режим работы механизма, по таблице 5.1[3] при среднем режиме k2 = 1,2.

Из таблицы В.3[3] выбирается муфта упругая втулочно-пальцевая с тормозным шкивом.

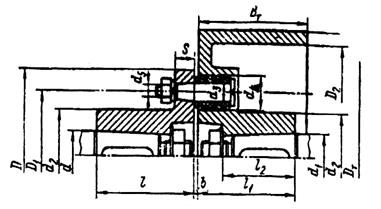

Рисунок 2.9 – Муфта упругая втулочно-пальцевая и тормозным шкивом

Таблица 2.8 – Основные размеры и параметры втулочно-пальцевых муфт с тормозными шкивами

Номинальный тормозной момент МК, Нм

d(Н7)

d1(Н9)

D

D1

D2

d2

d3

d4

d5

Число пальцев, n

мм

1000

60-70

50-70

220

300

170

275

120

18

36

М12

10

Продолжение таблицы 2.8

Номинальный вращающий момент М, Нм

l

l1

l2

S

b

Допустимое смещение валов

Тормозной момент М, Нм

Момент инерции, кгм2

Масса, кг, не более

мм

радиальное

угловое

1000

110

140

107

22

150

1-6

0,4

420

1,5

43
