Опорно-поворотное устройство и механизм вращения применяются во всех грузоподъемных кранах, в которых предусмотрено вращение части их конструкции вокруг вертикальной оси. Все они относятся к полноповоротным и неполноповоротным кранам.

Два основных типа полноповоротных устройств: на платформе (для нашего крана), на колонне.

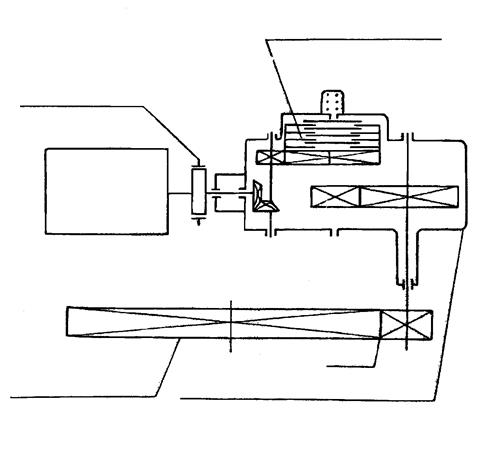

У крана на поворотной платформе поворотная часть опирается на колеса или катки, которые перемещаются по круговому рельсу (рельсовому кольцу), прикрепленному к опорному барабану. Механизм поворота на поворотной платформе состоит из электродвигателя, эластичной муфты с тормозным шкивом, двухколодочного тормоза, редуктора с вертикальным валом, на конце которого на шпонке насажена цилиндрическая шестерня. При вращении эта шестерня отталкивается от неподвижного зубчатого колеса (жестко прикрепленного к опорному барабану) и обегает вокруг него, обеспечивая поворотной платформе вращение вокруг вертикальной оси с определенной частотой.

Движение в механизме поворота может предаваться от вала электродвигателя к шестерне через коническую зубчатую передачу и цилиндрические передачи в редукторе.

Для предохранения валов и зубчатых передач от перегрузки в редукторе устанавливают фрикционную передачу, состоящую из ведущих фрикционных дисков, ведомых нижнего и верхнего нажимного диска фрикциона, спиральной\ нажимной пружины.

В опорно-поворотном устройстве и в механизме вращения для безопасности работы применяются следующие приборы:

- блокировка тормоза механизма вращения;

- встроенная муфта предельного момента, который пробуксовывает в случаях резкого пуска или резкого торможения механизма вращения, а также в случае заклинивания поворотной части.

Механизму вращения приходится преодолевать сопротивления:

- силы трения (в самом механизме);

- силы инерции (при разгоне, торможении и при изменении скорости вообще);

- ветровые нагрузки.
