Схема системы смазки

Статьи » Система смазки двигателя КамАЗ » Схема системы смазки

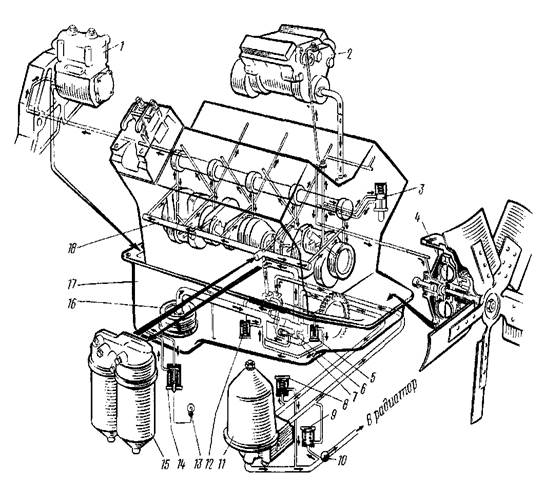

1—компрессор; 2—топливный насос высокого давления; 3—выключатель гидромуфты; 4—гидромуфта; 5, 12—предохранительные клапаны; 6—клапан системы смазки; 7—насос масляный; 8—перепускной клапан центробежного фильтра; 9—сливной клапан центробежного фильтра; 10—кран включения масляного радиатора; 11—центробежный фильтр; 13—лампа сигнализатора засоренности фильтра очистки масла; 14—перепускной клапан полнопоточного фильтра; 15—полнопроточный фильтр очистки масла; 16—маслоприемник; 17—картер; 18—главная магистраль

Из картера 17 масло через маслоприемник входит в нагнетающую и радиаторную секции масляного насоса 7. Из нагнетающей секции через канал в правой стенке блока масла идет в полнопроточный фильтр 15, где оно очищается двумя фильтрующими элементами. Затем масло поступает в главную магистраль 18, откуда по каналам в блоке и головках цилиндра оно подается к коренным подшипникам коленчатого вала, подшипникам распределительного вала, втулкам коромысел и верхним наконечникам штанг толкателей.

К шатунным подшипникам коленчатого вала масло подается по отверстиям внутри вала от коренных шеек. Масло, снимаемое со стенок цилиндра маслосъемным кольцом, отводится в поршень и смазывает опоры поршневого пальца в бобышках и подшипник верхней головки шатуна. Через каналы в задней стенке блока цилиндров и картере маховика масло под давлением поступает к подшипникам компрессора 1, а через каналы в передней стенке блока — к подшипникам топливного насоса высокого давления 2.

Предусмотрен отбор масла из главной магистрали к выключателю 3 гидромуфты, который установлен на переднем торце блока и управляет работой гидромуфты 4 привода вентилятора. Из радиаторной секции масло поступает к центробежному фильтру 11, из него в радиатор и затем сливается в картер. При закрытом кране 10 масло из центробежного фильтра через сливной клапан 9 сливается в картер двигателя, минуя радиатор. Остальные детали и узлы двигателя смазываются разбрызгиванием и масляным туманом.

Масляный насос. Начиная с двигателя, № 611898 устанавливаются, насосы с валиком 8 увеличенного диаметра до 16 мм, ведомая шестерня 6 закреплена на валике гайкой. Ширина зубчатого венца шестерни увеличена до 10,5 мм. В зацеплении шестерни привода масляного насоса при его установке введена регулировка зазора, который должен быть равным 0,15—0,35 мм. На заводе зазор регулируется установкой, при необходимости, стальной прокладки между корпусом насоса и блоком цилиндров закреплен на нижней плоскости блока цилиндров. Нагнетающая секция насоса подает масло в главную магистраль двигателя, радиаторная секция — в центробежный фильтр и радиатор. В корпусах секций 1 и 5 (рис. 12) установлены предохранительные клапаны 11 к 18, отрегулированные на давление открытия 8.5— 9,5 кгс/см2 и предназначенные для ограничения максимального давления на выходе из секций насоса, и клапан 14 системы смазки, срабатывающий при давлении 4,0—4,5 кгс/см2 и предназначенный для ограничения давления в главной магистрали двигателя.
