Составление плана формирования отправительских и ступенчатых маршрутов

Маршрутизация перевозок грузов с мест погрузки предусматривает рациональное использование технических средств грузоотправителей, железных дорог и грузополучателей по быстрейшей доставке грузов и должна обеспечивать наибольшую дальность пробега маршрутов без переработки на попутных технических станциях.

Сведения о маршрутизации вагонопотоков с мест погрузки целесообразно представить в пояснительной записке в таблице 2.

Таблица 3 – Сведения о маршрутизации вагонопотоков с мест погрузки.

Станции и участки формирования маршрутов	Маршрути-зируемый вагонопоток	Количество маршрутов	Число маршрутов
			Станция назначения маршрутов
			Л		К		А
			Nм	Lм	Nм	Lм	Nм	Lм
А	180	3	3	900
Б	70	1			1	630
В	150	2	2	150
Е	70	1	1	790
А-Б	50	1	1	835
Б-В	50	1					1	190
Е-В	50	1	1	720
Итого	620	10	8		1		1

Примечание: Nм – число маршрутов, Lм – расстояние пробега в км.

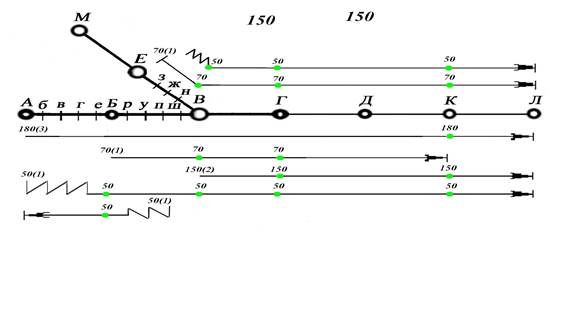

Рисунок 2 – Схема отправительских маршрутов на направлении А - Л.
