Выбор автотормозного оборудования
Страница 1

Статьи » Проект специализированного полувагона » Выбор автотормозного оборудования

На рисунке 3.2 представлена схема тормозной рычажной передачи вагона. Наименование деталей и узлов представлены в таблице 3.4.

Рисунок 3.2 - Рычажная передача вагона

Таблица 3.4 - Детали и узлы рычажной передачи четырехосного специализированного полувагона

Наименование

Количество, шт

1

Тормозной цилиндр 188Б

1

2

Горизонтальный рычаг (а = 145 мм, б = 355 мм)

2

3

Затяжка

1

4

Авторегулятор усл. №574Б

1

5

Червяк

1

6

Тяга

2

7

Кронштейн мертвой точки ТЦ

1

8

Затяжка

1

9

Рычаг упора привода авторегулятора

1

10

Сегмент

1

11

Рукоятка привода ручного тормоза

1

Пневматическая часть автотормозного оборудования представлена на рисунке 3.3, а номенклатура тормозных приборов и арматуры в таблице 3.5.

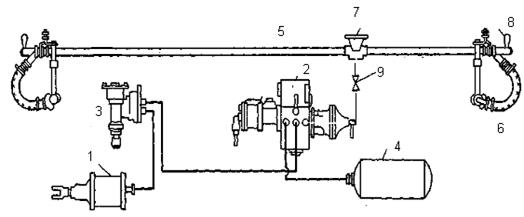

Рисунок 3.3 - Пневматическая часть автотормозного оборудования

Таблица 3.5 - Номенклатура тормозных приборов и арматуры пневматической части

Наименование

Условный №

Количество

1

Тормозной цилиндр

188Б

1

2

Воздухораспределитель

483-000

1

3

Авторежим

265А-1

1

4

Запасной резервуар

Р7-78

1

5

Тормозная магистраль

11/4” (32 мм)

1

6

Соединительный рукав

Р17Б

2

7

Тройник-пылеловка

321-003

1

8

Концевой кран

190

2

9

Разобщительный кран

372

1
