Расчет поршневой головки шатуна
Страница 1

Исходные данные:

Масса поршневой группы mп=0,99337кг

Масса шатунной группы mш=1,245кг

Частота вращения n=4000 об/мин

Ход поршня S=0,089м

Площадь поршня Fп=0,0083м2

Диаметр верхней головки шатуна:

Наружный dг=35

Внутренний d=26мм

Радиальная толщина стенки головки

Для стали 45Г2 имеем:

Предел прочности

Предел усталости при изгибе

Предел текучести

Расширение-сжатие

Коэффициент приведения цикла при изгибе aσ=0,17

Коэффициент приведения цикла при растяжении-сжатии aσ=0,12

При изгибе:

При растяжении-сжатии:

шатун1

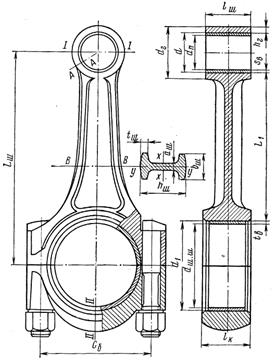

Рис.3.3. Расчетная схема шатунной группы Расчет сечения I-I

Максимальное напряжение пульсирующего цикла

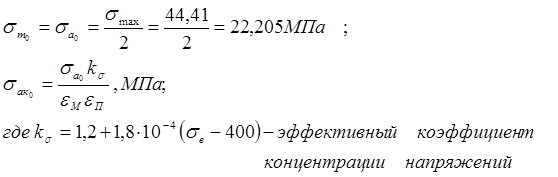

Среднее напряжение и амплитуда напряжения.

eм=0,86

– масштабный коэффициент

en=0,9

-коэффициент поверхностной чувствительности (чистое обтачивание внутренней поверхности головки)

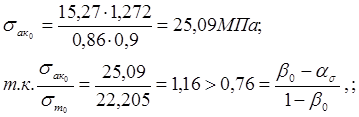

то запас прочности в сечении I-I определяем по пределу усталости

Напряжения от запрессованной втулки:

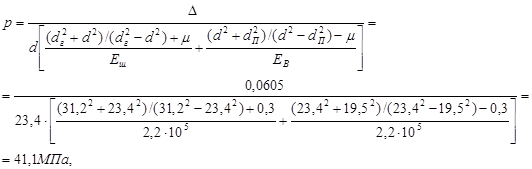

удельное давление на поверхности соприкосновения втулки с головкой

где - коэффициент Пуассона; - суммарный натяг.

Напряжения от суммарного натяга на внешней поверхности головки

напряжения от суммарного натяга на внутренней поверхности головки

шатун2

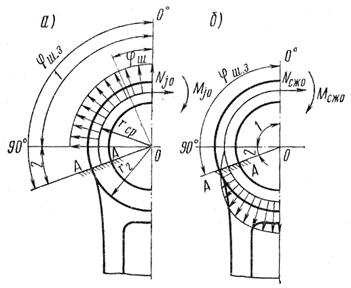

Рис.3.4. Расчетная схема головки шатуна а- при растяжении; б- при сжатии

Расчет на усталостную прочность сечения перехода головки шатуна в стержень.

-Максимальная сила, растягивающая головку

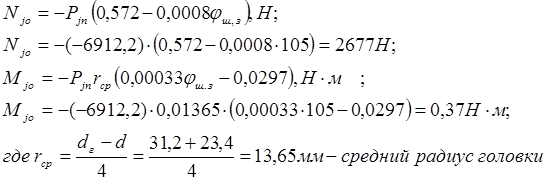

-Нормальная сила и изгибающий момент в верхней части шатуна

wшз=105°- угол заделки головки

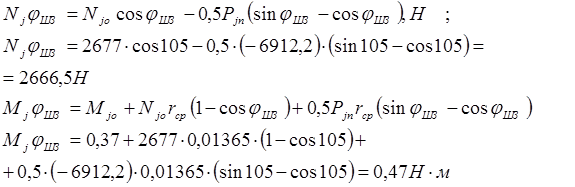

-Нормальная сила и изгибающий момент в расчетном сечении от растягивающей силы

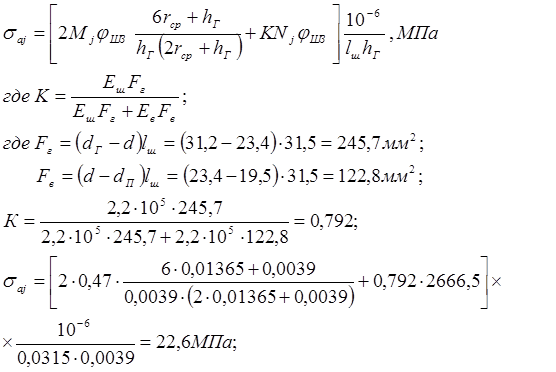

-Напряжения на внешнем волокне от растягивающей силы

Суммарная сила, сжимающая головку:

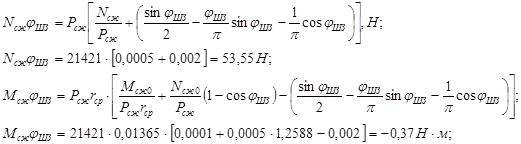

Нормальная сила и изгибающий момент в расчетном сечении от сжимающей силы.

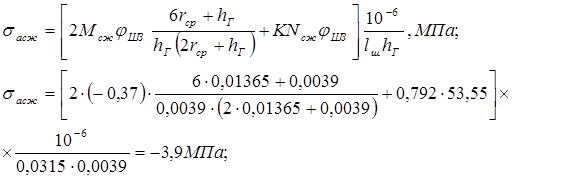

-Напряжение на внешнем волокне от сжимающей силы

-Максимальное и минимальное напряжение а симметричного цикла

Страницы: 1 2
