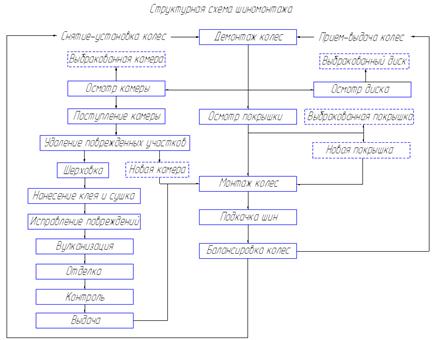

Структурная схема шиномонтажа

Фундаменты металлические свайные из стальных труб длиной 3-8 м. После погружения полость свай заполняется пескобетоном. Наружные стены

выполнены из трехслойных алюминиевых панелей.

Кровля состоит из: металлической формы, железобетонной плиты, минплиты

у = 125кг/м, асфальтовой стяжки 10 мм, три слоя рубероида на битумной

мастике, защитный слой гравия.

Полы в зоне ТО и ТР, шиномонтажа, складе запасных частей :

покрытие бетон М300 со щебнем, 25 мм;

подстилающий слой-бетон М300, 120 мм;

гидроизоляционный слой щебня и битума-50 мм; основание грунт.

В комнате отдыха , гардеробной покрытие линолеум.

В туалетах покрытие керамическая плитка, шлифованный бетон.

Ворота раздвижные размером 4500х4000 мм.

Высота здания 6000 мм .

Оконные проемы - с одинарными переплетами.

Стены здания ограждают помещение от внешних температурных и атмосферных воздействий, несут нагрузку от перекрытия крыши к фундаменту. Стены должны обеспечивать нормальный температурно-влажный режим СТО. Внутри здания стены выполнены из железобетонных плит толщиной 250 мм и габаритными размерами 1250х6500 мм. Колонны выполнены из железобетонных свай, размер 400х400 мм. Крыша здания состоит из несущей и ограждающей частей. Несущая часть представляет собой конструктивные элементы, воспринимающие все нагрузки, в станции это металлическая ферма и теплоизоляционные плиты из армированных легких бетонов ГОСТ 7741-88.

Ограждающей частью крыши является верхний водонепроницаемый слой, то есть кровля и основание. Кровля - верхний элемент покрытия, предохраняющий здание от проникновения атмосферных осадков. Основание под кровлю – поверхность теплоизоляции, по которой наклеивают слои водоизоляционного ковра рулонного, состоящего из трех слоев рубероида антисептированного дегтевого марки РМ-350 и битумной мастики МБЕ-Г-65 ТУ 21-27-28-71 и ТУ-21-27-16-88. Кровля станции состоит из пенополиуретановых плит ТУ 34-4827-75 и теплоизоляционных плит из армированных легких бетонов ГОСТ 7741-88.

Карниз - горизонтальный выступ стены, служит для отвода от поверхностей стен атмосферных осадков. Величина, на которую карниз выступает за поверхность стены равна 800 мм.

Карниз СТО выполнен из сборных железобетонных блоков 600х600 мм заводского изготовления.

Окна служат для освещения и проветривания помещения. Двери служат для сообщения между смежными помещениями .Ворота устраивают в здании для въезда и выезда грузовых автомобилей. Полотна ворот, как правило состоят из металлического каркаса.

Полы. Покрытие -- верхний слой пола, непосредственно подвергающийся эксплуатационным воздействиям. На СТО покрытие выполнено из

цементобетона; керамической плитки толщиной 13 мм; линолеума. Подстилающий слой -- слой пола, распределяющий нагрузки на грунт. Бетон М300 служит гидроизоляционным слоем, препятствующим проникновению через пол сточных вод и других жидкостей. Основанием пола является уплотненный грунт. Стяжка -- слой пола, служащий для выравнивания поверхности нижележащего пола, придания покрытию пола заданного уклона. На станции стяжка -- из шлакобетона 40 мм или цементного раствора толщиной 20 мм.
