Определение расчетной мощности редуктора и его выбор
Страница 1

Статьи » Проектирование механизма подъема груза мостового крана » Определение расчетной мощности редуктора и его выбор

Редукторы для механизма подъема выбирают, исходя из расчетной мощности или крутящего момента частоты вращения быстроходного вала, передаточного числа редуктора и режима работы. Для горизонтальных

редукторов

(18)

где kp – коэффициент, учитывающий условия работы редуктора, для приводов механизмов подъема грузов kp = 1,

При выборе редуктора должно соблюдаться условия, касающиеся прочности, долговечности и кинематики редуктора

Первое условие – расчетная мощность редуктора на быстроходном валу не должна превышать номинальную мощность на быстроходном валу редуктора

(19)

Второе условие – передаточное число редуктора не должно отличаться от требуемого передаточного числа более чем на ±15%

(20)

Требуемое число редуктора равно

(21)

где nдв – частота вращения двигателя, мин-1;

nт – частота вращения барабана, мин-1,

По таблице приложения Б[3] в соответствии с расчетной мощностью, частотой вращения быстроходного вала, режимом работы и передаточным числом выбираем редуктор Ц2 – 400.

Таблица 2.5 – Основные параметры редуктора Ц2

Тип редуктора

Режим работы

Передаточное число

Максимальная мощность на быстроходном валу, кВт

Частота вращения быстроходного вала, об/мин

Ц2 - 400

Средний

12,41

81

1500

Проверяем второе условие

что меньше допускаемых 15%

Таблица 2.6 – Размеры редуктора



Типоразмер редуктора

Размеры, мм



А

Аб

АТ

А1

С1

Н0

L1

q

L

B

H



Ц2 - 400

400

150

250

287

150

265

640

27

805

380

505

Ц2 - 400

325

415

358

280

205

33

320

250

6

317

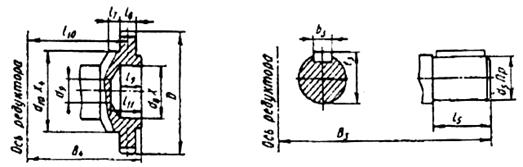

а) б) Рисунок 2.8 – Общий вид концов валов редуктора Ц2, а – тихоходного; б – быстроходного

Таблица 2.7 – Геометрические параметры концов валов редуктора Ц2

Типоразмер редуктора

d8

d9

d10

D

l7

l8

l9

l10

l11

B3

d5

b3

l3

l5

Ц2 - 400

110

100

140

252

69

30

60

255

65

205

95

28

170

138
