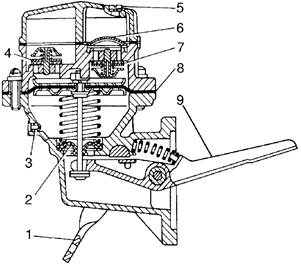

Сборочный чертеж

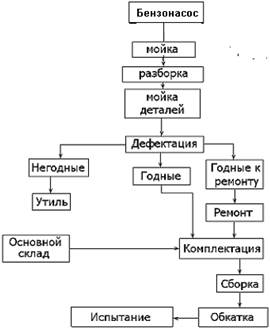

Схема техпроцесса ремонта узла с описанием

При ремонте топливного насоса ЗИЛ-130 выполняются: мойка, разборка агрегата на детали, мойка деталей, проведение дефектации. В результате дефектации и сортировки деталей выясняется возможность их последующего использования, определяются объем и характер восстановительных работ на АРП. От принятых на заводе организаций и технологий восстановления деталей зависят количество и экономическая эффективность ремонта. На сборку деталей подаются комплектации. Сборку производят на постах. Испытания проводятся с целью проверки качества сборки и ремонта агрегата и соответствия выходных характеристик требованиям ТУ на ремонт, а также обеспечения предварительной приработки подвижно-сопрягаемых деталей. [Л-5,стр.36]

Определение длины барабана
Рисунок 2.4 – Длина барабана При расчете рабочей длины барабана следует учесть, что в проектируемом механизме полиспаст сдвоенный. Тогда рабочая длина барабана для каната, свиваемого с одного полиспаста, будет равна (8) где tб – шаг винтовой линии, по таблице 4.4[3] tб =16 мм. Тогда Полная длина барабана для сдвоенног ...

Магнитный вид неразрушающего контроля
Магнитный вид НК основан на анализе взаимодействия объекта контроля с магнитным полем и применим лишь к деталям из металлов или сплавов, способных намагничиваться. Им контролируют свободные детали или открытые для доступа части деталей с целью выявления поверхностных или подповерхностных дефектов. На железнодорожном т ...

Охрана труда и техника безопасности
При ремонте, обслуживании и эксплуатации автотранспортных средств (АТС) работники организаций могут быть подвержены воздействию различных физических и химических опасных и вредных производственных факторов. Основные физические опасные и вредные производственные факторы: движущиеся машины и механизмы, подвижные части п ...
