Пример планировки участка разборки головок цилиндров тракторных двигателей показан на рисунке 8. С рабочего места подразборки двигателя головка по рольгангу 1 поступает на универсальный стенд 2 для разборки головок цилиндров, где детали с нагаром и накипью очищают в установке типа ОМ-4944, где эти загрязнения удаляют в расплаве солей. Мелкие детали и метизы укладывают в сетчатую тару и при помощи электротали 4 по монорельсу отправляют на очистку и промывают ну установке типа ОМ-6068.

Блок цилиндров подают в ванну 3 для удаления накипи, а затем в установку 5, где удаляют нагар косточковой крошкой или другим способом.

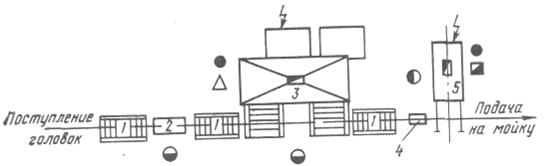

Рис. 8. Схема техпроцесса участка разборки и очистки головки цилиндров двигателей:

1 —секция рольганга; 2 — стенд для разборки головки цилиндров; 3 — ванна для выварки головки цилиндров; 4 — электроталь на монорельсе; 5 — установка для очистки деталей косточковой крошкой.
