Механизм изменения вылета стрелы со стреловым устройством предназначен для изменения радиуса обслуживаемой площади. При переменном вылете расстояние от груза до центра вращения крана изменяется и кран обслуживает площадь между двумя окружностями с радиусами, равными максимальному (Rmax=30м) и минимальному (Rmin=8 м) вылету стрелы.

В проектируемом нами кране применяют шарнирно – сочлененную стреловую систему, состоящую из стрелы, хобота и оттяжки. Оттяжка гибкая, в виде каната. Геометрические размеры стрелы, хобота и оттяжки должны быть такими, чтобы обеспечить возможность перемещения груза на заданную высоту и заданный максимальный и минимальный вылеты стрелы. Гибкую оттяжку шарнирно закрепляют на хоботе с постоянным плечом, т.е. постоянным расстоянием от этого шарнира до точки соединения стрелы с хоботом. Хобот, соединенный со стрелой шарнирно, может перемещаться относительно стрелы в ее плоскости. С целью снижения потребляемой мощности механизмом изменения вылета стреловые системы уравновешены подвижным противовесом с переменным вылетом.

Механизм изменения вылета стрелы

на проектируемом кране секторно – кривошипный.

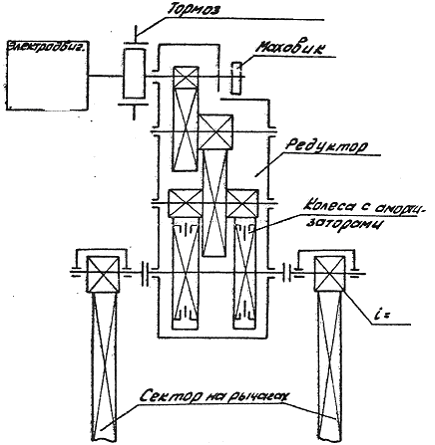

В секторно – кривошипном механизме зубчатый сектор приводится в движение шестерней. Сектор, жестко прикрепленный к коромыслу противовеса, имеет общую с коромыслом ось вращения, опирающуюся на опоры. При вращении шестерни зубчатый сектор вместе с коромыслом поворачиваются, и усилием стреловой тяги, шарнирно соединенной с коромыслом и стрелой, осуществляется качение стрелы. Кинематическая схема механизма изменения вылета стрелы показана на рис.5.

Кинематическая схема рис
