Основные положения по эксплуатации подъездных путей - Определение вагонопотоков грузовой станции - Статьи

Эксплуатация примыкающих к станции К подъездных путей осуществляется в соответствии с Уставом железнодорожного транспорта общего пользования и Правилами эксплуатации подъездных путей.

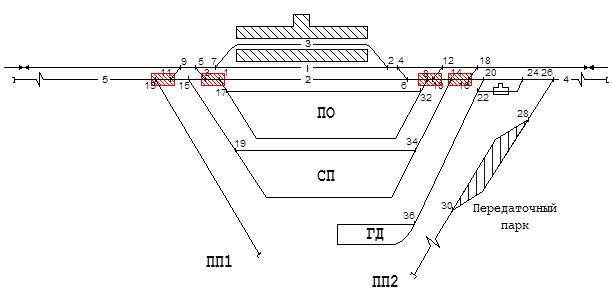

Взаимоотношения станции и первого подъездного пути (Рисунок 3.1) регулируются договором на эксплуатацию подъездного пути, где содержится размер передаваемой партии вагонов, размеры фронтов погрузки-выгрузки, нормы времени на маневровую работу и другие данные.

Рисунок 3.1

Работа второго подъездного пути, имеющего локомотив, осуществляется на основании рациональных режимов взаимодействия станции и подъездного пути. Данная технология увязывает в одно целое обработку вагонов на станции примыкания и подъездных путях, обеспечивает единый ритм перевозочного процесса дороги и промышленных предприятий, в результате чего ускоряется оборот вагона.

Взаимоотношения станции и второго подъездного пути регулируются договором на подачу и уборку вагонов, где содержится размер передаваемой партии вагонов, размеры фронтов погрузки-выгрузки, нормы времени простоя вагонов под грузовыми операциями, нормы времени на маневровую работу и другие данные.
