Схема масляного насоса

Статьи » Система смазки двигателя КамАЗ » Схема масляного насоса

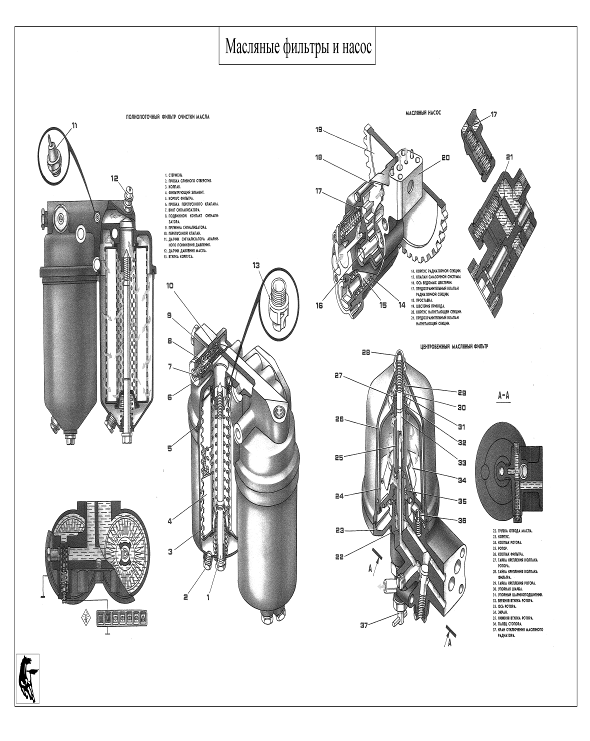

1—корпус радиаторной секции;2—ведущая шестерня радиаторной секции; 3—проставка;4— ведущая шестерня нагнетающей секции 5—корпус нагнетающей секции; 6—ведомая шестерня привода насоса;7—шпонка;8—валик ведущих шестерен; 9—ведомая шестерня нагнетающей секции; 10—ведомая шестерня радиаторной секции;11—предохранительный клапан радиаторной секции; 12. 15,17— пружины клапанов;13, 16—пробки клапанов; 14—клапан системы смазки; 18--предохранительный клапан нагнетающей секции

Полнопоточный фильтр очистки масла, установленный на правой стороне блока цилиндров, состоит из корпуса 19 (рис. 13), колпаков 24 и двух фильтрующих элементов 23. Начиная с 1980 г. двигатели КамАЗ выпускаются только с бумажными фнльтроэлементами очистки масла 740.1012040-10. Фильтро - элементы 740.1012040 из древесной муки (ранее выпускавшиеся для двигателей КамАЗ) или применяемые в двигателях ЯМЗ-240 фильтроэлементы 240-1017040 можно устанавливать только в крайних случаях, преимущественно в теплое время года. Категорически запрещается использование фильтроэлементов 204-1117040, которые применяются в двигателях ЯМЗ-240 для очистки топлива и не рассчитаны для работы в масляных фильтрах.
