Схема центробежного масляного фильтра

Статьи » Система смазки двигателя КамАЗ » Схема центробежного масляного фильтра

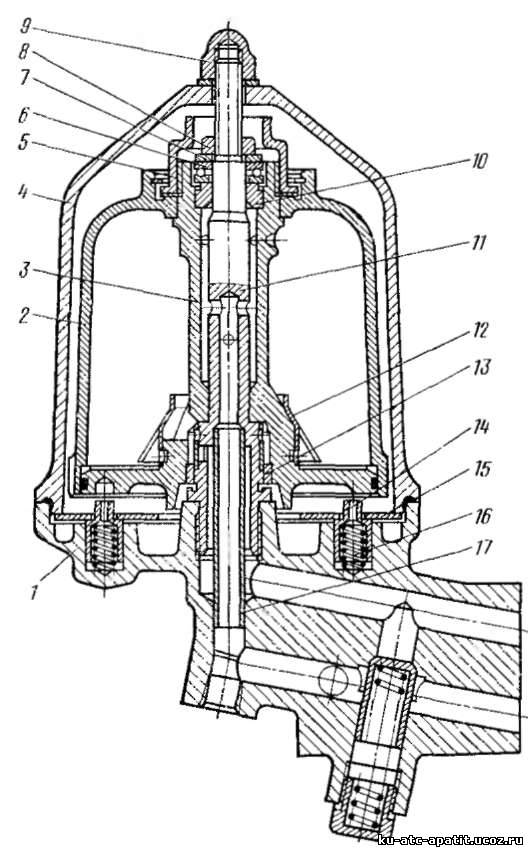

1—корпус; 2—колпак ротора; 3— ротор; 4—колпак фильтра; 5- -гайка крепления колпака ротора; 6—упорный шарикоподшипник, 7—упорная шайба; 8—гайка крепления ротора: 9 - гайка крепления колпака фильтра; 10 верхняя втулка ротора; 11—ось ротора; 12—экран; 13—нижняя втулка ротора; 14—палец стопора; 15—пластина стопора; 16—пружина стопора; 17—трубка отвода масла

При работе двигателя масло из радиаторной секции насоса под давлением подается в фильтр, обеспечивая вращение его ротора. Под действием центробежных сил механические частицы отбрасываются к стенкам колпака ротора и задерживаются, а очищенное масло через отверстие в оси ротора и трубку 17 поступает в воздушно-масляный радиатор или через сливной клапан в корпусе фильтра, Отрегулированный на давление 0,5— 0,7 кгс/см2 в картер двигателя. Перепускной клапан, установленный в корпусе фильтра и отрегулированный на давление 6,0— 6,5 кгс/см2, ограничивает максимальное давление перед центрифугой. Во избежание нарушения балансировки при обслуживании фильтра на роторе и колпаке нанесены метки, которые необходимо совмещать при сборке.

Картер масляный — стальной, штампованный, закреплен на нижней плоскости блока цилиндров болтами. Между картером и блоком установлена резино-пробковая прокладка для обеспечения герметичности соединения. Для предотвращения быстрого перетекания масла при разгоне и торможении автомобиля в картер вварена перегородка. В нижней части картера имеется сливная пробка.

Воздушно-масляный радиатор — трубчато-пластинчатый, двухрядный, установлен перед радиатором системы охлаждения двигателя. Начиная с I квартала 1986 г. на автомобили устанавливается масляный радиатор из оребренной алюминиевой трубки. Масляный радиатор должен быть постоянно включен. Для ускорения прогрева двигателя при пуске зимой радиатор следует отключить (закрытием крана на корпусе центробежного масляного фильтра). После прогрева двигателя кран открыть.
