Расчет шатунных болтов

Из расчета кривошипной головки шатуна имеем: максимальная сила инерции, растягивающая кривошипную головку и шатунный болт Pjp=0,0122МH

Принимаем:

номинальный диаметр болта d=11 мм

шаг резьбы t=1 мм

количество болтов iб=2

материал болта Сталь 40Х ГОСТ4543 – 71

Для указанной стали имеем:

σв = 800 МПа

σт = 700 МПа

σ-1р = 260 МПа

ασ = 0,12

;

;

Сила предварительной затяжки

;

Суммарная сила, растягивающая болт

, Н;

где х = 0,2 – коэффициент основной нагрузки резьбового соединения

;

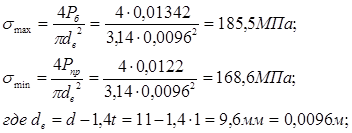

Максимальное и минимальное напряжение, возникающее в болтах:

Среднее напряжение и амплитуда цикла

;

;

т.к. ,

то запас прочности определяется по пределу текучести
