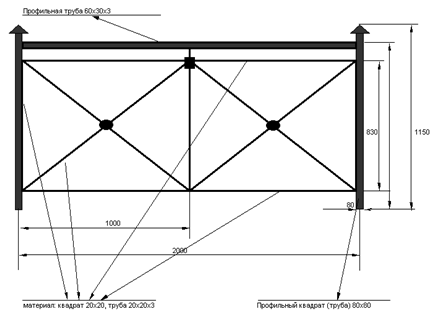

Рисунок Ж.1 - Пешеходное ограждение (крест) - Тип 1

Рисунок Ж.2 – Закладная деталь пешеходного ограждения

Приложение З

«Форма, размер, описание дорожной разметки»

Таблица З.1 – Форма, размер, описание дорожной разметки

Номер

Форма, цвет, размеры в м

Назначение

1.1

ГОСТ ТУ скачать бесплатно

Разделение транспортных потоков противоположных направлений. Обозначение полос движения Обозначение границ участков проезжей части, на которые въезд запрещен. Обозначение границ мест стоянки транспортных средств

1.3

ГОСТ ТУ скачать бесплатно

Разделение транспортных потоков противоположных направлений

1.5

ГОСТ ТУ скачать бесплатно

v £ 60 км/ч, l1= 1,00 — 3,00, l2 = 3,00 — 9,00;

Разделение транспортных потоков противоположных направлений. Обозначение полос движения

1.6

ГОСТ ТУ скачать бесплатно

v £ 60 км/ч, l1 = 3,00 — 6,00, l2 = 1,00 — 2,00;

Обозначение приближения к сплошной линии продольной разметки

1.7

ГОСТ ТУ скачать бесплатно

Обозначение полос движения в пределах перекрестка

1.12

ГОСТ ТУ скачать бесплатно

Обозначение места остановки транспортных средств — стоп-линия

1.13

ГОСТ ТУ скачать бесплатно

Обозначение места, где водитель обязан уступить дорогу

1.14.1

ГОСТ ТУ скачать бесплатно

Обозначение пешеходного перехода при 6,00 ³Р³4,00

1.18

ГОСТ ТУ скачать бесплатно

Обозначение направлений движения по полосам (см. рисунок Б.2)

1.20

ГОСТ ТУ скачать бесплатно

Обозначение приближения к поперечной линии разметки 1.13 (см. рисунок Б.4)

2.7

ГОСТ ТУ скачать бесплатно

Обозначение бордюра на опасных участках и боковых поверхностей возвышающихся островков безопасности

Приложение И

«Форма и размеры дорожной разметки 1.16»

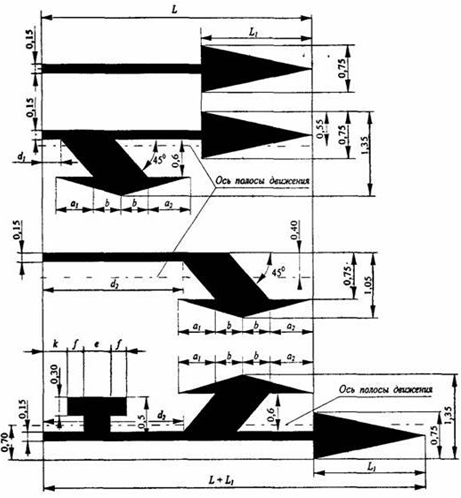

Рисунок И.1 - Форма и размеры дорожной разметки 1.16

Таблица И.1 Размеры в метрах дорожной разметки 1.16

V, км/ч

L

L1

a1

a2

b

d1

d2

e

f

k

£60

5,00

2,05

0,70

0,80

0,50

0,35

2,60

0,50

0,30

0,45

>60

7,50

2,05

1,20

1,30

0,50

1,45

4,60

0,50

0,30

1,05
