Определение динамических частот колебаний рабочей лопатки компрессора

Статьи » Авиационный турбовальный двигатель » Определение динамических частот колебаний рабочей лопатки компрессора

Для определения динамических частот была использована программа dinlop.exe, использующая в качестве входных параметров: радиус корневого сечения лопатки (), высоту лопатки (), секундную частоту вращения ротора (), и модуль упругости материала лопаток (титановый сплав ВТ3-1: Е=115000 МПа).

По результатам расчета построена частотная диаграмма (см. таб. 4.2.1). Из начала координат проведены лучи, представляющие собой частоты возбуждающих сил, кратные частоте вращения ротора:

,

где k – число кратности, определяющее порядок гармоник возбуждающей силы (k1=6, т.к. поперек переходного канала проходит шесть стоек, nС =168.9 об/с, k2=41, так как перед рабочим колесом находится ВНА, содержащий 41 лопаток):

,

.

Пересечение линий частот дает резонансные частоты (см. рис. 4.3.1). Все эти частоты лежат вне области рабочей зоны (в зоне малого газа, составляющего 55% от , т.е. ).

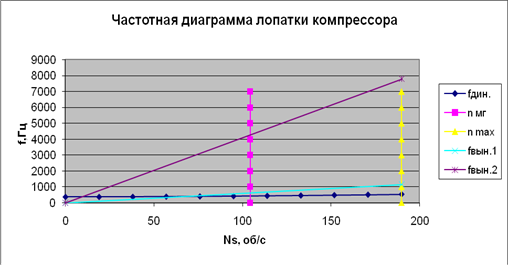

Рис. 4.3.1. Частотная диаграмма

4.4 Вывод

Проведя данный расчет, мы получили значения динамических частот первой формы изгибных колебаний лопатки компрессора, возможных при вращении ротора компрессора на различных оборотах рабочего режима.

Построили частотную диаграмму, из которой видно, что в рабочем диапазоне частот вращения ротора компрессора резонанс не возникает.
