Организация движения. Дислокация дорожных знаков
Страница 1

Статьи » Организация движения на участке УДС г. Красноярска » Организация движения. Дислокация дорожных знаков

Для организации движения устанавливаем в соответствии с ГОСТ Р 52289-2004 «Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств» дорожный знак 5.15.2 «Направление движения по полосе» в начале разделения полос движения разметкой 1.1 на высоте 5-6 метров (приложение Е – справочное, рисунок Е.2, з)и дублируем их, устанавливая те же самые знаки уже на уровне стоп - линии и знаки 4.2.1 и 4.2.3 «Объезд препятствия справа или слева» и 8.22.1 и 8.22.3 «Препятствие». Для пешеходов, переходящих через съезд на островок безопасности для дальнейшего передвижения в других направлениях, устанавливаем дополнительные знаки 5.19.1 и 5.19.2 «Пешеходный переход» и наносим дорожную разметку 1.14.1 [7].

Демонтируем знаки 5.5« Дорога с односторонним движением» и 5.7.1 « Выезд на дорогу с односторонним движением»

Поворот направо с ул. Робеспьера на пр. Мира (в направлении от перекрестка ул. Робеспьера – ул. Ленина) является нерегулируемым. Этот поворот обозначен информационным знаком – знаком индивидуального проектирования, которые информирует водителя об особенности данного поворота. Надпись на знаке определяется высотой буквы h, из которых формируется сама надпись. Высота букв зависит от категории дороги и находится в пределах 75-500 мм. (Рисунок 1.3)

До перекрестка организованно двустороннее движение, после проезда перекрестка – одностороннее. Поэтому происходит сужение проезжей части. Знак 5.15.6 «Конец полосы» информирует об этом водителей. Также применена разметка 1.19, которая предупреждает о приближении к сужению проезжей части.

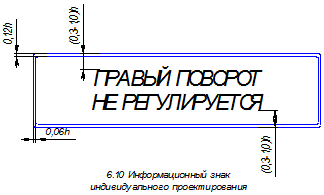

Рисунок 1.3 – Знак индивидуального проектирования

Дислокация устанавливаемых дорожных знаков и наносимой дорожной разметки представлены в таблицах 1.3 и 1.4.

Таблица 1.3 - Дислокация дорожных знаков при канализировании движения на пересечении пр. Мира и ул. Робеспьера

Вид

№ знака

Название

Место установки

Примечание

4.2.1

Объезд препятствия справа

На островке безопасности

1 (ст)

4.2.3

Объезд препятствия справа

На островке безопасности

1 (ст)

5.15.1

Направления движения по полосам

По пр.Мира до перекрестка

1 (ст)

5.15.6

Конец полосы

Перед перекрестком

1 (ст)

5.19.1

5.19.2

Пешеходный переход

На пешеходном переходе

Устанавливается на одной стойке с двух сторон

8.22.1

Препятствие

На островке безопасности

Устанавливается вместе со знаком 4.2.1

8.22.3

Препятствие

На островке безопасности

Устанавливается вместе со знаком 4.2.3
