Расчет основных технико-эксплуатационных параметров погрузчика
Страница 7

Статьи » Модернизация гидрообъемной трансмиссии погрузчика "Амкодор-208" » Расчет основных технико-эксплуатационных параметров погрузчика

; . (33)

Крутящий момент (наибольший) на валу гидромотора при давлении р=300кгс/см2 (по предохранительному клапану) в гидромоторе привода хода определяем по формуле:

Нм. (34)

кН.

Тяга (наибольшая) от двух паромоторов составит:

. (35)

Скорость погрузчика

; (36)

где nг – частота вращения гидромотора:

; (37)

где QH – действительная производительность гидронасоса 316.90.

; (38)

где qH – рабочий объем насоса сдвоенного типа 316.80, номинальный, qH=45см3 на выход. nН – частота вращения насоса, принимается равной номинальной частоте вращения дизеля, nН=1800 об/мин; – объемный КПД гидронасоса, =0,95.

л/мин.

об/мин.

Наибольшая скорость погрузчика:

км/ч.

Так как на передвижение машины со скоростью 8,5 км/ч необходима небольшая мощность (10л.с.), то обороты двигателя могут превышать номинальные, а производительность насосов увеличится по сравнению с номинальной и действительная скорость погрузчика составит 14-15 км/ч.

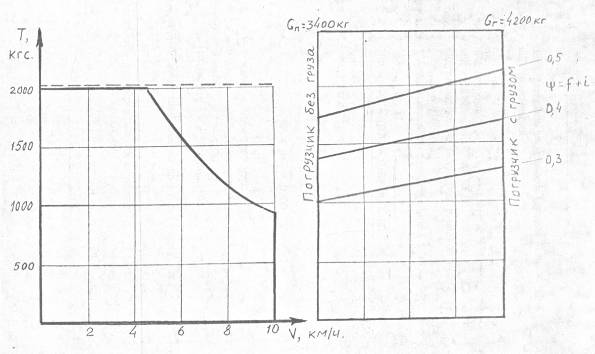

Наибольшие значения тяги и скорости погрузчика (регулируемые насосы и нерегулируемые гидрометры) показаны на рис. 42 пунктирной линией (без учета мощности двигателя). С учетом мощности двигателя значения тяги и скорости показаны сплошной линией.

Рис.42. Диаграммы параметров передачи погрузчика

Тягу на колесах и скорость погрузчика с учетом мощности дизеля определяем по формуле

; (39)

где NЭ – эксплуатационная мощность дизеля; NЭ=52 л.с.; – КПД трансмиссии;

; (40)

где – КПД гидронасоса, =0,9; – КПД гидромотора, =0,88; – КПД планетарного редуктора и цепной передачи, =0,83.

При тяге Т=20 кН скорость погрузчика при NЭ=52 л.с. будет

км/ч.

При V=5 км/ч тяга будет

кН.

V=6 км/ч; Т=15,1 кН.

V=7 км/ч; Т=13,0 кН.

V=8 км/ч; Т=11,4 кН.

V=9 км/ч; Т=10,1 кН.

V=10 км/ч; Т=9,08 кН.

Определение наибольшего преодолеваемого угла подъема.
